更多>>振蕩器的運用及振蕩電路正常運行的先決條件
來源：http://www.rayonthego.com 作者：zhaoxiankh 2014年04月18
振蕩器作為高端電子信息設備的必需產品，一直在默默的支持著世界科技的發展，從小型的電子通訊系統到全球科技結晶的衛星系統，都離不開石英晶體振蕩器的身影。也可以說振蕩器是世界科技發展的支柱之一。
但是振蕩器具體是什么呢？它又有什么作用？為什么說它是世界科技發展的支柱之一？這些你都知道么？
什么是振蕩器？相信很多人都有這樣的疑問，其實很簡單，從字面意思也可以基本看出它的含義，簡單解釋就是不需要外部輸入頻率信號，便能自主的產生輸出信號的電路就稱之為振蕩器。根據型號的不同，振蕩器又分為很多種類，但是總結只有二種，那就是正弦波振蕩器和非正弦波振蕩器。根據型號的不同，通常見到的溫補晶體振蕩器（溫補晶振），壓控晶體振蕩器（壓控晶振），恒溫晶體振蕩器（恒溫晶振）等這些產品都是屬于正弦波振蕩器的種類。
正弦波振蕩器的應用非常廣泛，一般情況下都是用于產生載波信號，振蕩信號，正弦波信號源，高頻功率源及時鐘信號源等等功能。也許這樣說不是很容易理解，下面舉例子來解釋一下這幾種功能的運用：用于電臺廣播系統的便是需要振蕩器產生載波信號；產生振蕩信號的一般是用于接收機設備；產生正弦波信號源的是用于無線電測量儀器中；產生高頻功率源是用于醫療設備中的電療儀和工業設備的高頻加熱器等；而產生時鐘信號的是用于數字系統中，如計時器，鐘表等等。

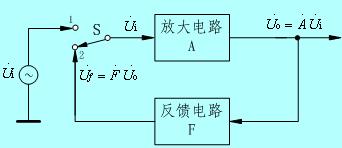

振蕩器電路中要具有放大和相位兩種條件下才能正常工作。
1.放大條件：振蕩器電路中的振蕩管對振蕩信號要有放大能力，只有這樣才能通過正反饋和放大電路，使信號不斷增大，實現電路振蕩。
2.相位條件：相位條件具體的講是要求具有正反饋電路。由于是正反饋，從振蕩器輸出端反饋到振蕩器輸入端的信號加強了原輸入信號，即反饋信號于原輸入信號是同相位的關系，這樣反饋信號進一步加強了振蕩器原先的輸入信號。同時，在振蕩器電路中，還要根據電路設計需要振蕩穩幅和選頻電路。
相位條件和放大條件是振蕩器電路中必不可少的兩個最基本的條件，缺少其一，振蕩器電路便不能正常工作。
